Come fare una planimetria utile - misure, scala e errori da evitare

Capire come fare una planimetria davvero utile non significa solo tracciare muri e porte: vuol dire tradurre uno spazio reale in uno schema leggibile, misurabile e pronto per arredamento, ristrutturazione o verifica degli ingombri. Io la considero la base di qualsiasi progetto ben riuscito, soprattutto quando gli ambienti sono piccoli e ogni centimetro conta. In queste righe ti mostro quali misure servono, come scegliere la scala giusta, quali strumenti usare e dove sbaglia quasi sempre chi parte senza metodo.

Capire che tipo di pianta ti serve

Non tutte le planimetrie rispondono alla stessa esigenza. Io distinguo sempre tra una pianta di supporto all’arredo, una rappresentazione tecnica più formale e il semplice schizzo preliminare: il primo deve aiutarmi a prendere decisioni pratiche, la seconda deve essere più rigorosa, il terzo serve solo a orientarsi.

Se devi sistemare un soggiorno o un monolocale, ti basta un disegno chiaro con misure interne, aperture e vincoli fissi. Se invece il documento deve dialogare con un tecnico o entrare in una pratica edilizia, la precisione deve salire: nei grafici tecnici richiamati in Gazzetta Ufficiale, per esempio, le piante dei livelli sono indicate in scala non inferiore a 1:100.

Questa distinzione sembra banale, ma evita un errore frequente: usare un disegno troppo povero per scegliere arredi complessi, o al contrario sovraccaricare uno schizzo semplice con dettagli che non servono. Da qui in avanti ragiono sul metodo più utile per chi vuole misurare bene e progettare senza sprechi.

Rilevare le misure senza perdere i dettagli

Qui si gioca quasi tutto. Io parto da uno schizzo grezzo e poi trasformo il perimetro in una sequenza di quote affidabili, sempre con la stessa unità di misura. Se una parete è irregolare, non basta la lunghezza totale: servono anche rientranze, sporgenze e almeno una verifica incrociata con le diagonali.

• Misura ogni parete interna da angolo ad angolo.
• Annota lo spessore dei muri, soprattutto se devi recuperare superficie utile.
• Segna porte e finestre con larghezza, posizione e verso di apertura.
• Rileva pilastri, nicchie, colonne, radiatori e altri volumi fissi.
• Controlla due diagonali nei vani non perfettamente rettangolari.
• Se ci sono impianti o punti luce rilevanti, segnalali già in questa fase.

La cosa che consiglio sempre è semplice: non fidarti del primo numero. Una seconda lettura, fatta da un’altra persona o in un secondo momento, riduce parecchio gli errori da distrazione. Quando il rilievo è chiaro, disegnare diventa molto più rapido, e il passaggio successivo ha molta più logica.

Scegliere il metodo di disegno più adatto

Per gli interni, io ragiono spesso in 1:50 o 1:100: la prima scala aiuta quando voglio dettagliare arredi e passaggi, la seconda è più comoda per una lettura ordinata dell’appartamento. Quando il disegno diventa un elaborato tecnico vero e proprio, la scala non è un dettaglio decorativo: come ricordano gli elaborati grafici richiamati in Gazzetta Ufficiale, le piante dei livelli devono restare sufficientemente leggibili e precise per descrivere bene spazi e quote.

Io scelgo il metodo partendo dall’obiettivo, non dall’abitudine. Se devo solo arredare, basta una pianta pulita e ben quotata; se invece devo intervenire su un immobile esistente, il livello di dettaglio e di responsabilità cambia subito. Da qui diventa naturale passare ai passaggi operativi veri e propri.

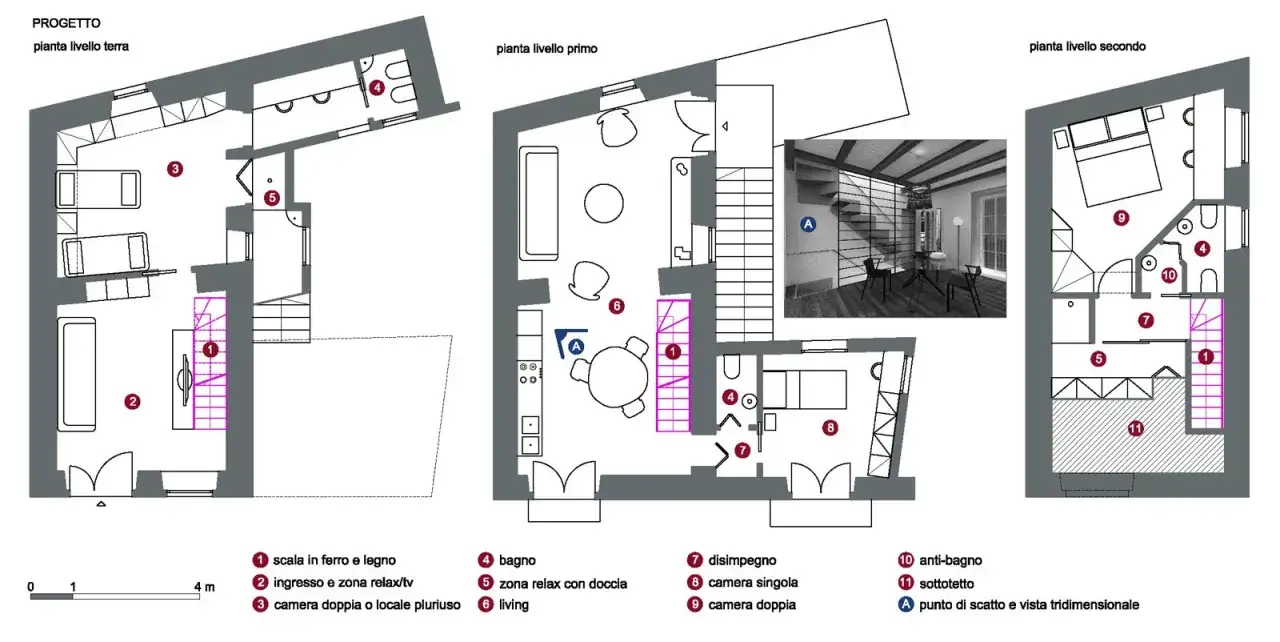

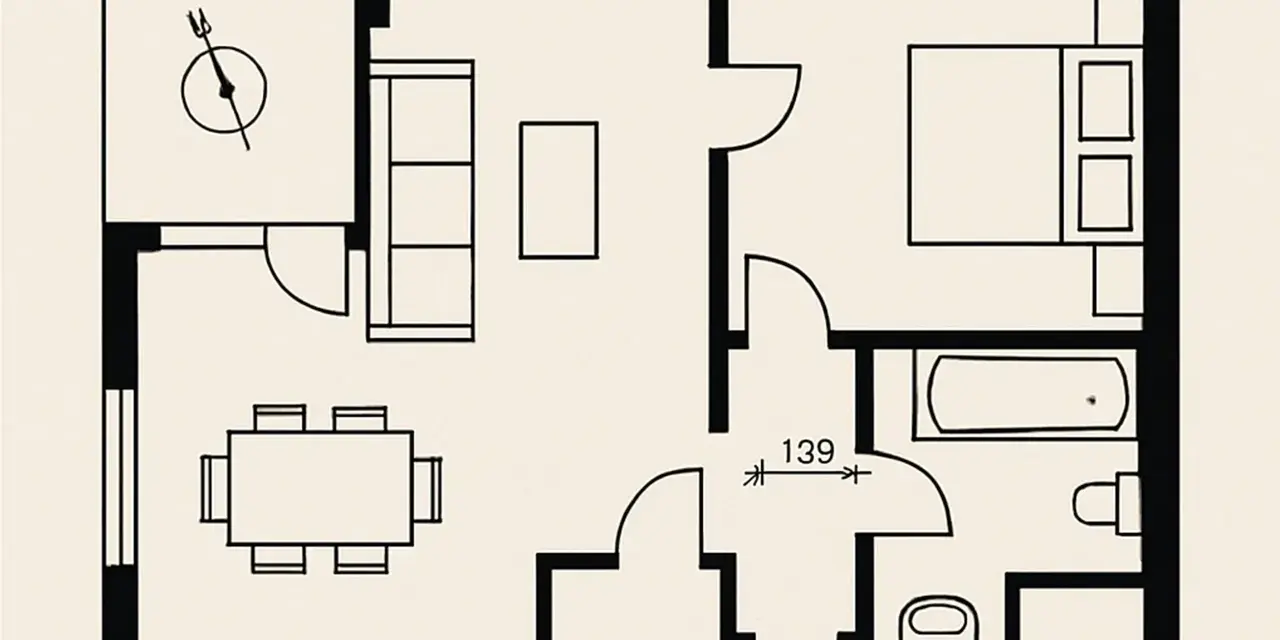

Disegnare la pianta passo dopo passo

Quando lavoro su una nuova pianta, seguo sempre una sequenza molto lineare. Saltare i passaggi non fa guadagnare tempo: spesso crea solo correzioni successive, e quelle sono sempre le più lente.

1. Scelgo la scala e scrivo subito l’unità di misura, così non rischio confusione tra cm, mm e metri.
2. Traccio prima il contenitore esterno, cioè il perimetro reale dello spazio.
3. Aggiungo i muri interni, i rientri e le sporgenze, senza “arrotondare” gli angoli che in realtà esistono.
4. Inserisco porte e finestre con posizione, larghezza e verso di apertura.
5. Segno gli elementi fissi: colonne, radiatori, elementi strutturali, vani tecnici, nicchie.
6. Quoto le dimensioni principali e poi verifico i passaggi, soprattutto nelle zone di uso quotidiano.
7. Controllo che il disegno resti leggibile anche dopo l’inserimento degli arredi, senza diventare una mappa piena di segni inutili.

Se lo spazio è piccolo, io preferisco disegnare prima solo l’ossatura e rimandare i mobili a una seconda fase. Così capisco subito se il problema è la stanza o la distribuzione degli arredi. Il passo successivo, infatti, non è riempire la pianta, ma evitare gli errori più comuni.

Gli errori che rendono la pianta poco affidabile

Una planimetria può sembrare corretta e invece ingannare parecchio. Lo vedo spesso quando qualcuno misura in fretta o prova a ricostruire la stanza “a memoria”: il risultato è elegante da vedere, ma poco utile quando bisogna comprare un armadio o spostare una cucina.

• Usare misure esterne per decidere l’arredo interno, senza considerare gli spessori dei muri.
• Disegnare porte e finestre senza indicare il verso di apertura.
• Ignorare rientranze, pilastri e nicchie, che nei piccoli spazi fanno la differenza.
• Affidarsi a un solo rilievo per parete, senza una verifica incrociata.
• Caricare la pianta di simboli e note fino a renderla illeggibile.
• Non aggiornare il disegno dopo un cambio di pareti, impianti o arredi fissi.

Il difetto più pericoloso, però, è un altro: credere che qualche centimetro non cambi nulla. In realtà, in ambienti stretti anche un margine minimo può impedire l’apertura di un’anta o restringere un passaggio che usi tutti i giorni. Ed è proprio qui che entra in gioco il tema della consulenza tecnica.

Quando conviene affidarsi a un tecnico

Per un arredo o per una verifica preliminare posso partire anche da solo. Ma se il disegno deve supportare una ristrutturazione con spostamento di tramezzi, una regolarizzazione catastale o una vendita, io non lo considererei più un semplice esercizio di layout.

• Se la planimetria esistente non coincide con lo stato reale dell’immobile.
• Se tocchi elementi strutturali o non sei sicuro della natura di un muro.
• Se il progetto deve entrare in una pratica edilizia o in una documentazione formale.
• Se l’immobile ha forme irregolari, più livelli o molte interferenze impiantistiche.
• Se il risultato deve essere condiviso con impresa, amministratore, notaio o uffici tecnici.

In questi casi il tecnico non serve solo a disegnare meglio: serve a evitare incongruenze che poi bloccano lavori o pratiche. Per questo, appena il progetto smette di essere “solo arredo”, io alzo il livello di precisione e controllo.

Una pianta utile per i piccoli spazi

Nei piccoli spazi la pianta non è un esercizio grafico, ma un filtro contro gli errori di ingombro. Io controllo sempre tre cose: passaggi, apertura delle ante e zone di stoccaggio. Se riesci a mantenere i percorsi principali fluidi e a far combaciare arredi fissi e mobili con le misure reali, hai già fatto metà del lavoro.

• Verifica il raggio di apertura di porte, armadi e cassetti.
• Misura la profondità utile di nicchie e rientranze.
• Lascia margine ai percorsi più usati, soprattutto tra ingresso, cucina e tavolo.
• Preferisci arredi modulari quando la stanza cambia funzione durante il giorno.
• Segna in pianta anche ciò che non vuoi spostare, così il margine di errore resta minimo.

La regola che seguo io è questa: una buona pianta non deve essere bella da vedere, deve essere abbastanza chiara da far sparire i dubbi prima di comprare, spostare o demolire qualcosa. Se il disegno ti aiuta a immaginare lo spazio con onestà, allora sta già lavorando per te.
